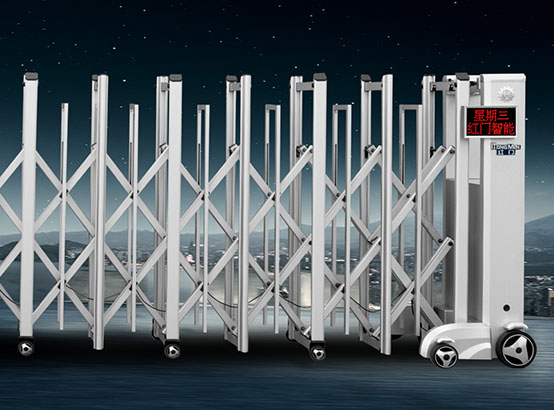

红途

简介—— 1、门排主框(有轮/无轮)采用U型滑槽截面设计,一体成型,运行阻力小;2、门排主框、斜管错位重叠,门体收拢后缩位小,伸缩比为8.5(红20伸缩比为9.5);3、门排圆形滑块结构,运行时当圆形滑块与主框摩擦时,圆形滑块会自动...

联系电话:15247770193

详情内容/ Content details

手机扫一扫



1、门排主框(有轮/无轮)采用U型滑槽截面设计,一体成型,运行阻力小;

2、门排主框、斜管错位重叠,门体收拢后缩位小,伸缩比为8.5(红20伸缩比为9.5);

3、门排圆形滑块结构,运行时当圆形滑块与主框摩擦时,圆形滑块会自动旋转,减少阻力,*噪音;

4、门排使用长斜管交叉连接结构,整体结构更牢固,无轨运行更稳定,不易走偏;

5、门排长斜管滑块与主框只有两个滑动接触点,红20双层斜管为四个滑动接触点,红途相对于红20运行阻力更小,整体噪音有改善;

6、门排伸缩时副框随斜管上下移动,内滑块设计、扣位连接技术;

7、机头 “L”形造型及容置结构,相比传统伸缩门方形箱体的外观造型,更具创意;

8、机头大、小驱动轮和速差设计,让门体运行更平衡,机头更显大气和稳重;

9、机头显示屏半悬浮安装,让显示更具科技感;

10、一体化机芯配置,机头底座采用工程材料一体式注塑成型,产品精度高,使用寿*长。而且不导电,使带电部分与金属外框绝缘,免除漏电风险,*可靠。


11、内轮毂采用三角菱形设计,动感十足,表面质感精光细腻,炫目耀眼,旋转*具有美感;

12、门体采用三种规格走轮,且两种门排轮采用错位搭配,收拢后重叠,占位空间小;

13、超宽的底盘设计,让整个门排显得更加威武雄壮,气宇轩昂,使门体的抗风性能大大*,运行更平衡;

14、打破常规走轮收缩排序方式,巧用大小轮交错排列,每处细节都尽量精益求精,每寸空间都善加利用;

15、中间内框避位设计,使门排重叠相互不干涉,*伸缩比;

16、门体宽度达976mm,结实稳固,抗风能力更强。

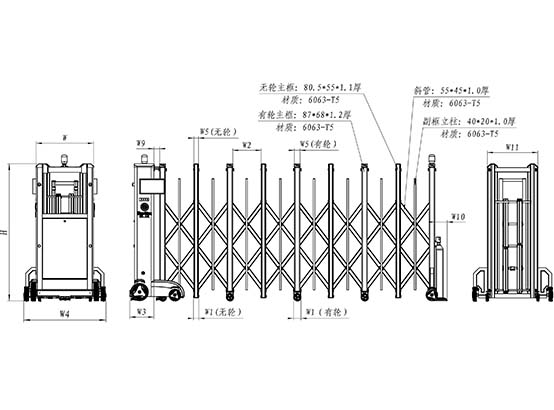

红途规格参数
H W W1 W1 W2 W3 W4 W5 W5 W11 伸缩比N 牵引门排*
1.5m
1.63m
1.7m
1.8m
6.82mm 有轮 无轮 338.5mm 286mm 976mm 有轮 无轮 640 8.5 交流电机 直流电机
88mm 63mm 68mm 55mm 单电机:27M
智能导航:15M
单电机:20M
智能导航:15M
驱动机构参数
电源电压
控制电压(直流) 电流 功率 频率 绝缘 环境温度 空气相对湿度
移动速度
220V 12V,5V
2.* 见备注 50HZ E级 -30℃~50℃ ≤90%
20M/分

备注:1、交流电机功率为200W/300W / 500W三种规格,依门体长度作选择;

2、直流电机功率为250W。
